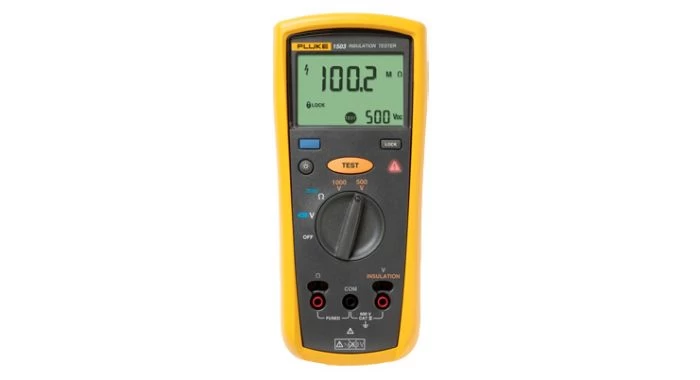

Fluke 1503 Digitale Isolatieweerstand Tester – AC/DC 500-1000V – 0,01MΩ Tot 2000MΩ – 2427883

Standaard meegeleverd

1x Setje meetsnoeren (TL224)
1x krokodillenklemmen
1x Meetprobe (TP165X)
1x Probe met afstandbediening
1x Holster

De Fluke 1503 Isolatietester is compact, robuust, betrouwbaar en gebruiksvriendelijk. Het instrument is ideaal voor vele toepassingen op het gebied van probleemoplossing, inbedrijfstelling en preventief onderhoud dankzij verschillende testspanningen.
U bespaart tijd en geld bij het uitvoeren van tests door extra functies, zoals de meetprobe met afstandsbediening waarmee u, zelfs op moeilijk bereikbare plaatsen, eenvoudig en veilig kunt meten.

Het uitvoeren van herhaalde tests of tests op moeilijk bereikbare plaatsen is eenvoudig met de meetprobe voor gebruik op afstand.
Detectie van spanningvoerende stroomkringen voorkomt, voor extra veiligheid van de gebruiker, isolatietests bij spanningen > 30 V.
Automatische ontlading van capacitieve spanningen voor extra veiligheid van de gebruiker.
Ook geschikt voor meten weerstand en doorbeltest.
Langere levensduur van de batterijen dankzij automatisch uitschakelen.
Gemakkelijk afleesbare meetwaarden dankzij het grote, verlichte display.
Overspanningscategorie CAT IV 600 V voor extra bescherming van de gebruiker.
Bij elke tester worden een probe met afstandsbediening, meetsnoeren, probes en krokodillenklemmen geleverd.
Geschikt voor optioneel Fluke TPAK magneethangersysteem waardoor u uw handen vrij hebt voor ander werk.
Vier AA-alkalinebatterijen (NEDA 15 A of IEC LR6) voor ten minste 1000 isolatietests.

Specificaties

Algemene specificaties

Maximale spanning op elke aansluiting: 600 V AC RMS of DC
Opslagtemperatuur: -40 °C tot 60 °C
Bedrijfstemperatuur: -20 °C tot 55 °C
Temperatuurcoëfficiënt: 0,05 x (gespecificeerde nauwkeurigheid) per °C voor temperaturen < 18 °C of > 28 °C (< 64 °F of > 82 °F)
Relatieve vochtigheid: 0% tot 95% bij 10°C tot 30°C / 0% tot 75% bij 30°C tot 40°C / 0% tot 40% bij 40°C tot 55°C
Trillingsvastheid: Willekeurig, 2 g, 5-500 Hz conform MIL-PRF-28800F, instrument van klasse 2
Certificeringen: CSA; conform de norm CSA/CAN C22.2 No. 61010.1-04
TUV; conform IEC/EN 61010-1 2e editie
Batterijen: 4x AA-batterij (NEDA 15A of IEC LR6)
Afmetingen: 5,0 cm H x 10,0 cm B x 20,3 cm L
Gewicht: 550 g
Veiligheidsspecificatie: IP40
Bedrijfshoogte: 2000 m CAT IV 600 V, 3000 m CAT III 600 V
Opslaghoogte: 12.000 m
Schokbestendigheid: Val van 1 meter conform IEC 61010-1 2e editie (valtest van 1 meter, zes zijden, eikenhouten vloer)
Elektromagnetische compatibiliteit: In een HF-veld van 3 V/M, nauwkeurigheid = gespecificeerde nauwkeurigheid (EN 61326-1:1997)
Veiligheid: Voldoet aan ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04, en IEC/EN 61010-1 2e editie voor meetcategorie IV 600 V (CAT IV)
Mogelijkheid voor meetbereik-overschrijding: 110% van het bereik
Levensduur batterij (isolatietests): Met nieuwe alkalinebatterijen kan de tester minimaal 1000 isolatietests bij kamertemperatuur uitvoeren. Dit zijn standaardtests van 1000 V tot meer dan 1 MΩ met een duty cycle van 5 seconden aan en 25 seconden uit.
Levensduur batterij (weerstandsmetingen): Met nieuwe alkalinebatterijen kan de tester minimaal 2500 weerstandsmetingen van de massaverbinding bij kamertemperatuur uitvoeren. Dit zijn standaardtests van 1 Ω met een duty cycle van 5 seconden aan en 25 seconden uit.

Isolatiespecificaties:

Meetbereik: 0,01 MΩ tot 2000 MΩ
Testspanningen: 500 V, 1000 V
Nauwkeurigheid van testspanningen: +20%, -0%
Kortsluitstroom: 1 mA nominaal
Automatische ontlading: ontladingstijd <0,5 seconde voor C = 1 µF of minder
Waarschuwingsindicator voor spanningvoerende stroomkring: voorkomt testen als aansluitspanning >30V is voorafgaand aan het initialiseren van de test.
Maximale capacitieve belasting: geschikt voor gebruik tot een belasting van maximaal 1 µF
Meetnauwkeurigheid: 500V: ±(1,5% + 5) / 1000V: ±(1,5% + 5) tot 2000 MΩ en ±(10% + 3) boven 2000 MΩ

AC/DC-spanningsmeting:

Nauwkeurigheid, bereik: 600V
Nauwkeurigheid, resolutie: 0,1V
Nauwkeurigheid bij 50Hz tot 400Hz ± (% van meetwaarde + digits): ±(2% + 3)
Ingangsimpedantie: 3 MΩ (nominaal), < 100 pF
Common mode-onderdrukkingsverhouding (1 kΩ asymmetrisch): > 60 dB bij DC, 50 of 60 Hz
Overbelastingsbeveiliging: 600V RMS of DC

Meting van de weerstand van de massaverbinding:

Bereik/resolutie: bij 20Ω = 0,01 Ω / bij 200Ω = 0,1Ω / bij 2000Ω = 1Ω / bij 20kΩ = 0,01kΩ
Nauwkeurigheid: ± (1,5% + 3)
Overbelastingsbeveiliging: 2V RMS of DC
Testspanning voor onderbrekingen: >4V, <8V
Kortsluitstroom: >200,0 mA
